项目背景/ Project background
品字插座的金属插片是电力传输的核心部件，其厚度、高度、间距、平行度等尺寸直接决定插头的接触稳定性与用电安全。如果插片尺寸偏差、歪斜、高低不齐，会造成插头插拔卡顿、接触虚接、发热打火，甚至短路漏电，存在严重安全隐患。
使用芯歌3D相机对插片进行非接触式尺寸检测，可精准把控插片各项几何参数，从源头杜绝装配不良，保障插座电气连接可靠性。
检测需求

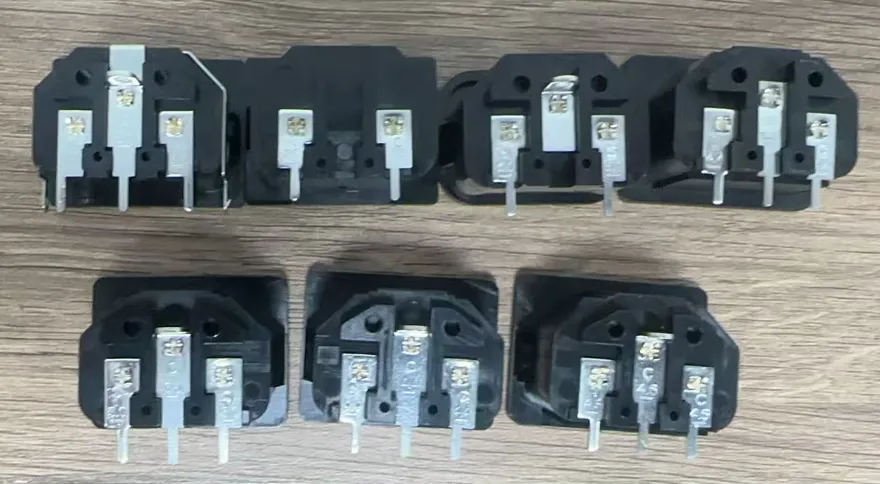

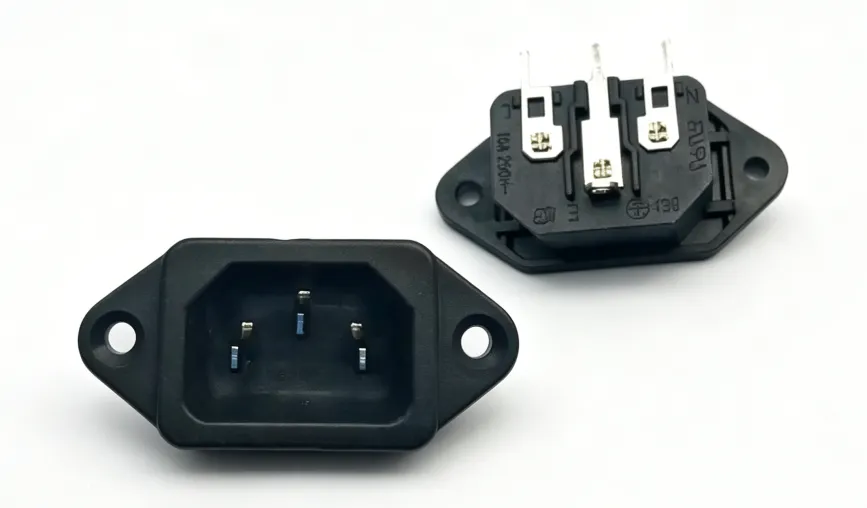

被测物：品字插座
检测项目：插片高度、间距
检测难点：
金属强反光，点云噪声多；
黑色基座对比度差；
多型号混检，插片规格差异大。
产品选型

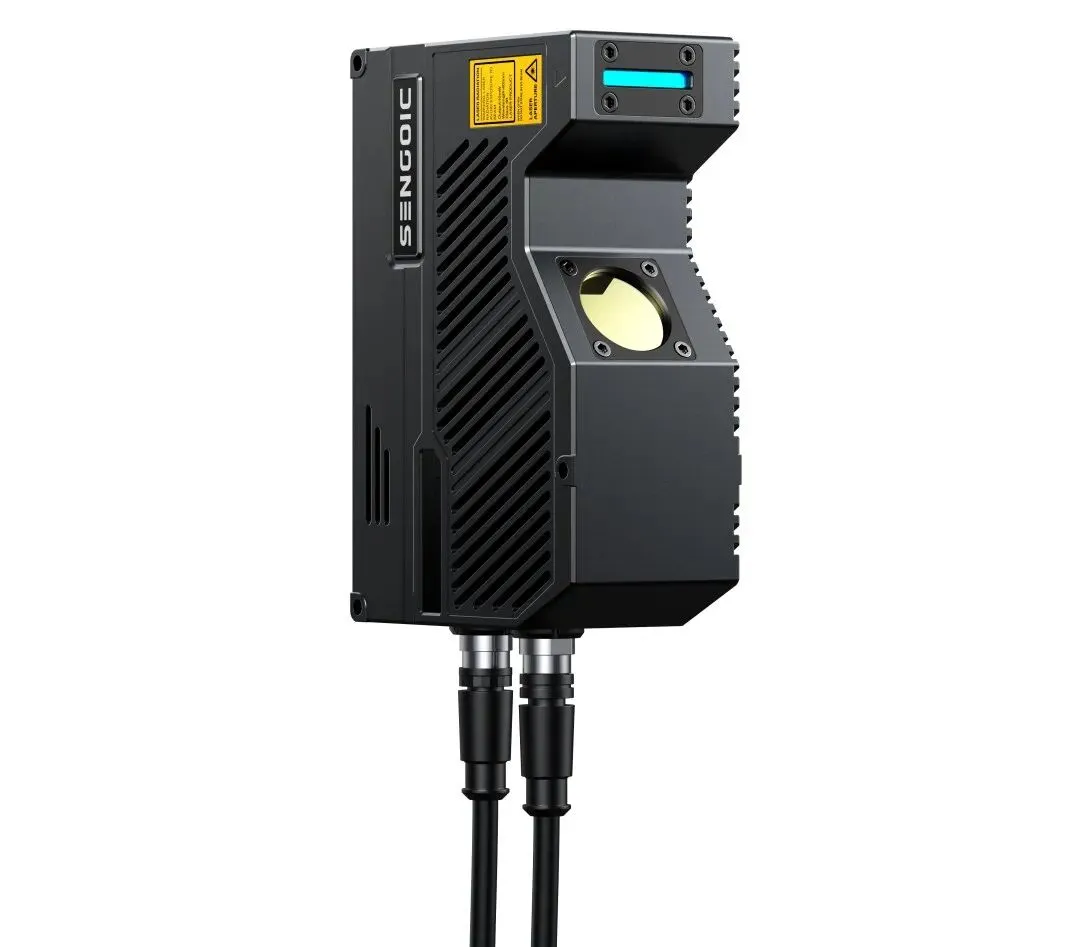

3D Laser Profile Camera
sG57N
120X060
安装距离：120mm
Z轴量程（F.S.）：34mm
X轴宽度（基准）：59mm
Z轴线性度：±0.035% F.S.
Z轴重复精度：1.3um
X轴轮廓点数：3240
扫描速度：1250~24000帧/秒
技术方案
芯歌采用sG57N系列激光3D轮廓相机，相机固定安装，产品水平匀速运动，快速完成产品表面3D数据的高精度采集，获取完整轮廓信息。
在图像处理阶段，使用芯歌Panorama全迹视觉软件对产品进行模板匹配定位，在产品平面取点拟合基准平面，并在固定点位测量相对于该基准平面的高度，以及金属边到针脚的距离。
Value Point！
芯歌自主研发的Panorama软件操作简便、上手迅速，无需复杂开发即可实现高效部署。
芯歌可以提供软硬件一体的解决方案，帮助企业大幅降低集成难度与检测成本，为自动化检测场景提供更具性价比的选择。
成像展示

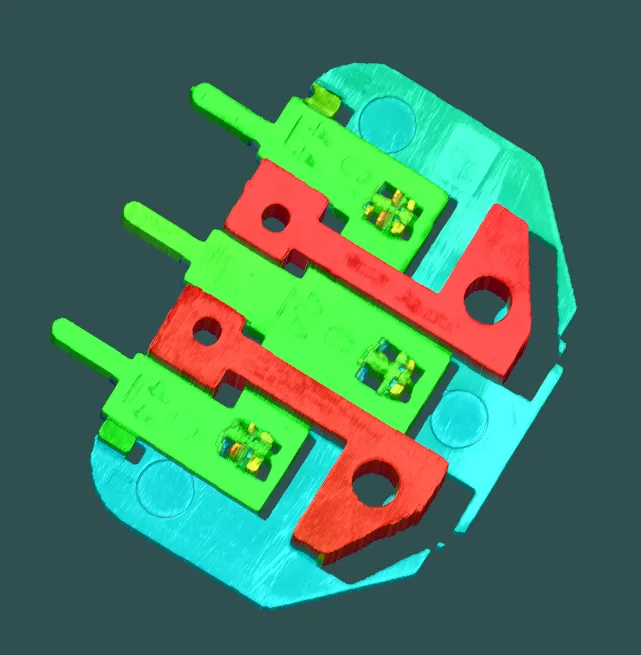

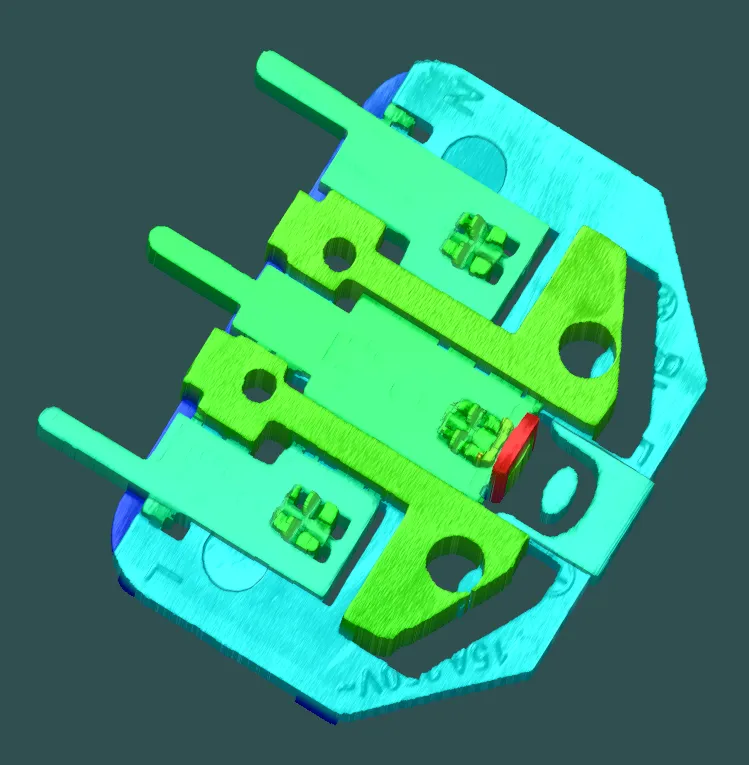

3D图

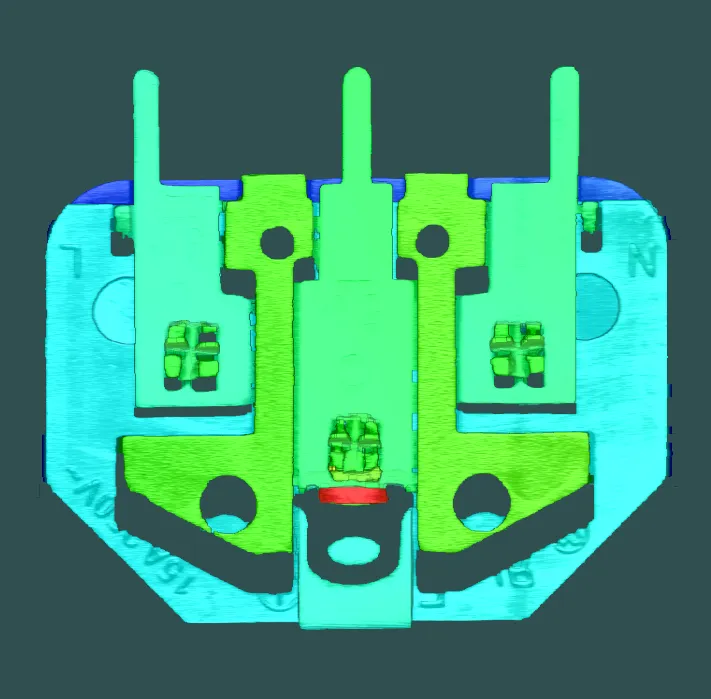

3D图
3D图
检测结果
使用sG57N120X060进行品字插座插片尺寸检测，测试使用的检测速度为90mm/s，重复测试10次，高度静态重复精度≤0.024mm，间距静态重复精度≤0.025mm。
检测优势
1
高性价比，为客户提供高价值、可靠、灵活的整套3D解决方案
2
不易受被测物材质、颜色和表面光洁度影响，对高反光/吸光材质被测物也可实现精准测量
3
IP67保护结构，安装维护方便，抗干扰性强，适用于适应各种复杂环境
4
通过特别设计的激光光源发射平行光，抑制杂散光，进一步提升扫描清晰度和分辨率，对生产现场复杂光照条件具备更强的抗干扰能力
＋
