故障现象:奥歌三代机缺台。

维修过程:

1.机顶盒接上闭路线与电视，通电发现右旋有信号质量，左旋没有信号质量。

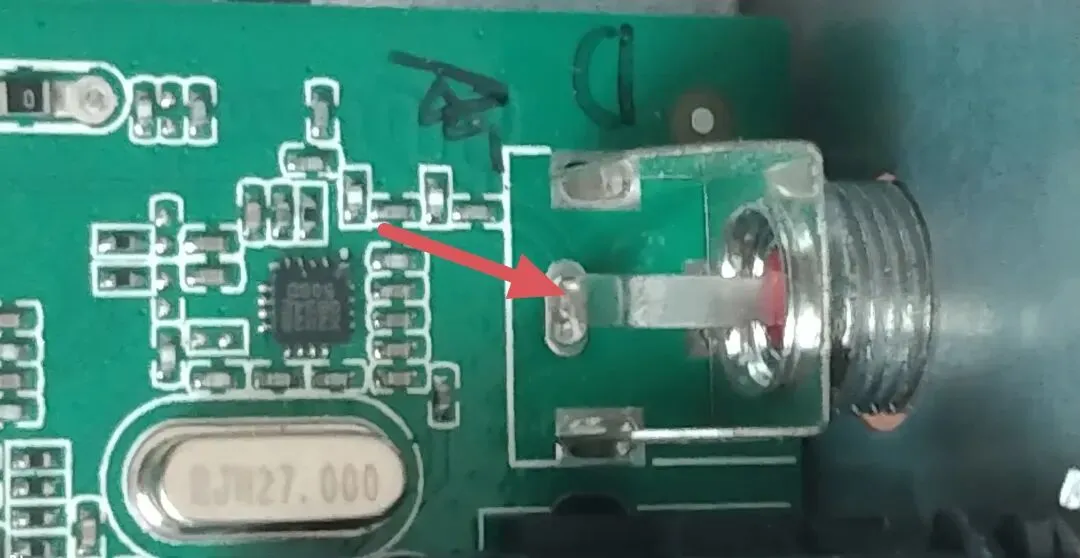

2.断电，拆开机顶盒上盖，用万用表直流电压档通电测量F头（红色剪头所指位置）电压。

右旋电压是13.8V，左旋也是13.8V。

3.机顶盒断电后，用万用表电阻档测量三极管8550，正常。

4.画出极化电路。依据主板上的元器件布局走向，画出极化电压转换电路简图。

5.极化信号的高低电平受主控芯片控制的。比如看中央1台，主控芯片发出极化信号是高电平，便+14V右旋电压输出；看广东卫视台，主控芯片发出极化信号是低电平，便有+19V左旋电压输出。

6.简图分析:以正常工作的极化电路推理。

当极化信号为高电平时，三极管S8550截止，右旋电压+15V经过D1、D2两个二极管，送到F头（红色剪头），给天线的高频头供电，得到14V左右电压。

当极化信号为低电平时，三极管S8550饱和导通，左旋电压+20V经过三极管CE结D2二极管，送到F头（红色剪头），给天线的高频头供电，得到+19V左右电压。

分析电路简图，A点电位高于15V，D1二极管反向截止。

现在故障是:极化信号是低电平，左旋电压不是19V左右，而是右旋电压14V左右。说明D1二极管击穿短路。

尽管20V电压到达简图的A点，但D1二极管短路，没有阻挡右旋15V电压输出。

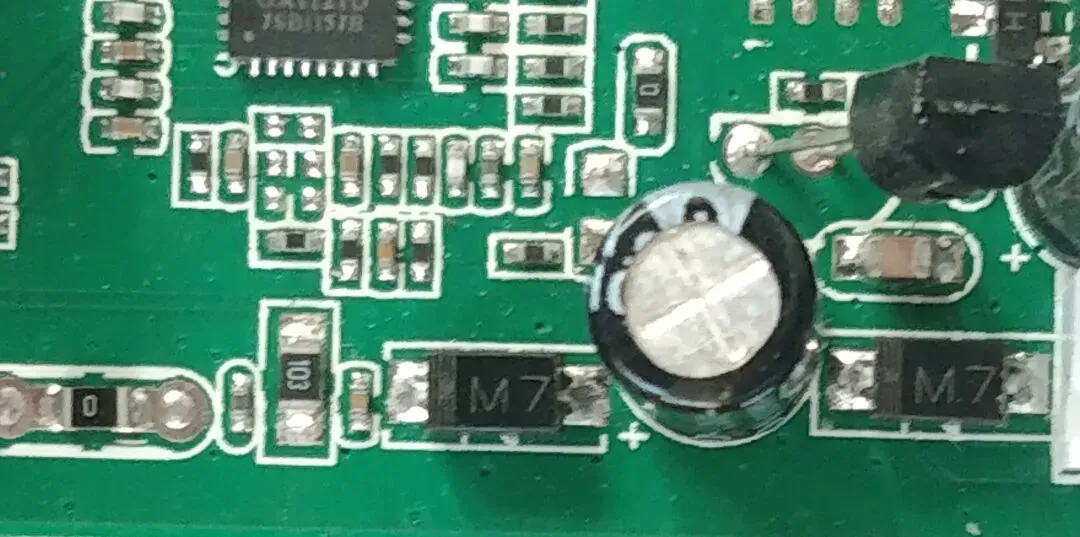

7.断电后，用万用表电阻档实测，的确D1二极管损坏，更换修复。

8.总结:户户通三代机缺台，95%以上都是三极管8550损坏所致。右旋+15V的隔离二极管D1损坏，还真是稀罕。
