项目背景/ Project background
磁环电感广泛应用在消费电子、家电控制板、汽车电子、工业控制设备里，是电源端口、USB/以太网等接口电路里抑制电磁干扰的核心元件，其焊脚共面度直接决定了它在PCB表面贴装时的接触状态。
使用芯歌3D相机检测磁环电感焊脚共面度，可精准识别焊脚高度差，提前拦截不良品避免SMT焊接虚焊失效。
检测需求

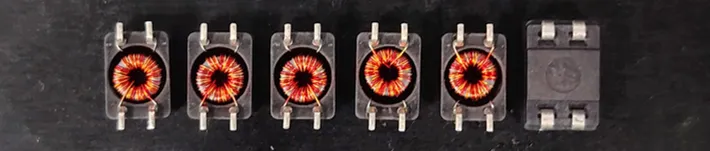

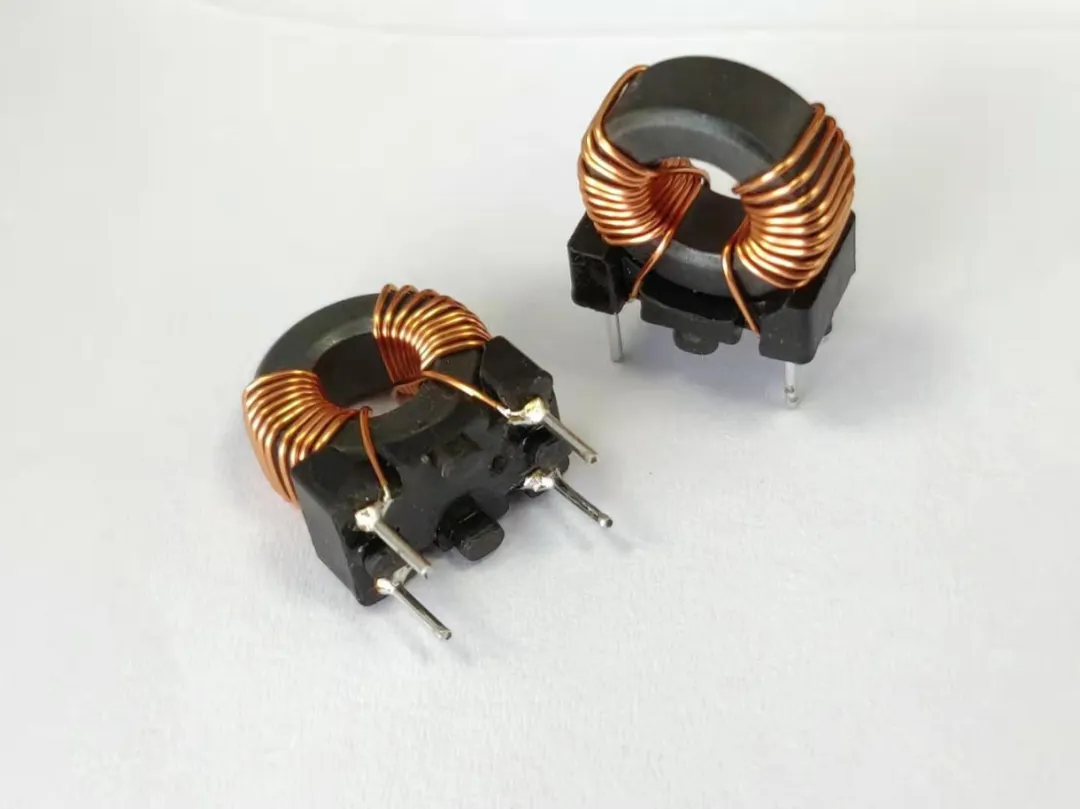

被测物：磁环电感
检测项目：焊脚共面度
检测难点：
镀锡焊脚表面易产生镜面反射，可能导致点云噪点与数据缺失
焊脚细且间距近，相邻焊脚反射光互相串扰
产品选型

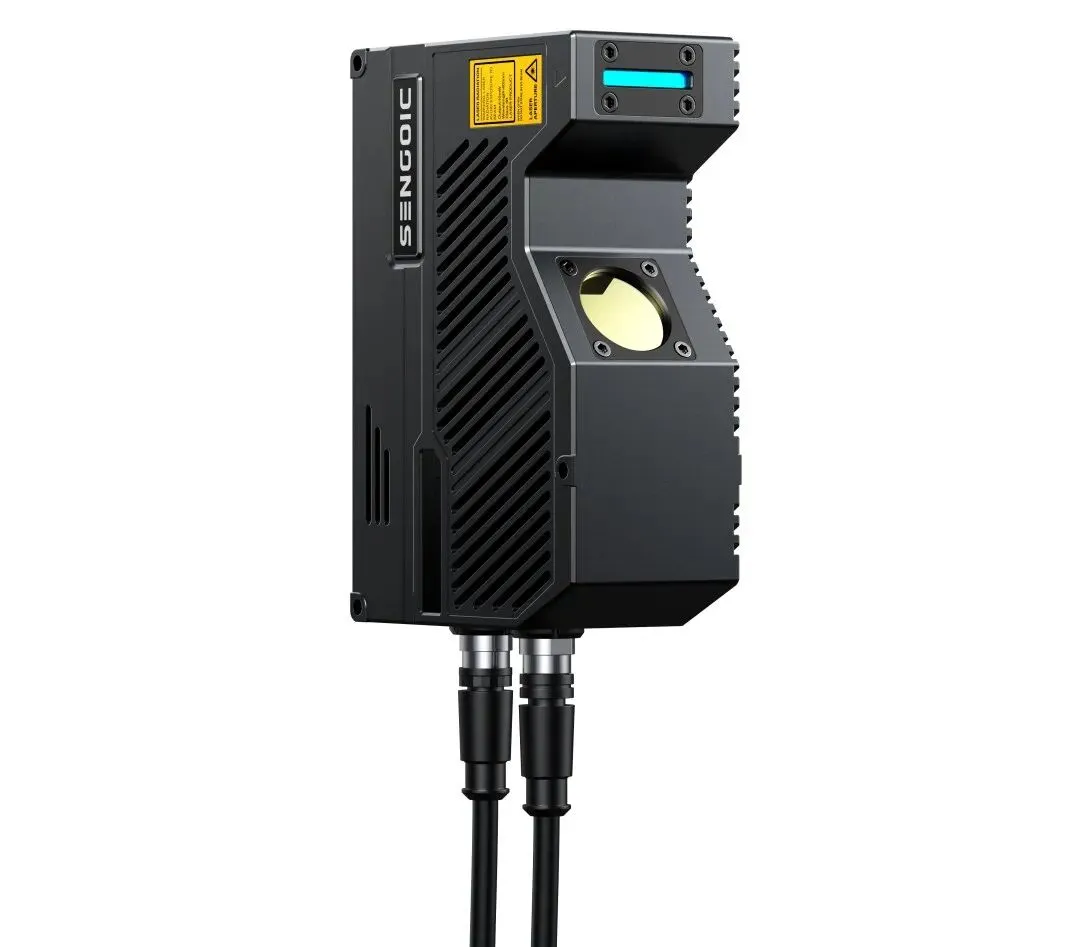

3D Laser Profile Camera
tG57N
030X014
安装距离：30mm
Z轴量程（F.S.）：8mm
X轴宽度（基准）：14mm
Z轴重复精度：0.3um
X轴轮廓点数：1600
扫描速度：1700~21000帧/秒
技术方案
芯歌采用tG57N系列激光3D轮廓相机，相机固定安装，产品水平匀速运动，快速完成产品表面3D数据的高精度采集，获取完整轮廓信息。
在图像处理阶段，基于芯歌Panorama全迹视觉软件进行模板匹配定位，获取焊脚区域分别计算每个产品四个焊脚的共面度。
Value Point！
芯歌自主研发的Panorama软件操作简便、上手迅速，无需复杂开发即可实现高效部署。
芯歌可以提供软硬件一体的解决方案，帮助企业大幅降低集成难度与检测成本，为自动化检测场景提供更具性价比的选择。
成像展示

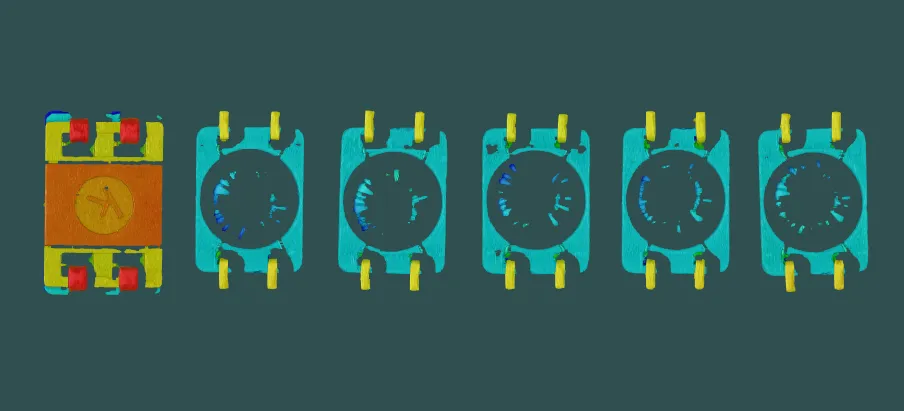

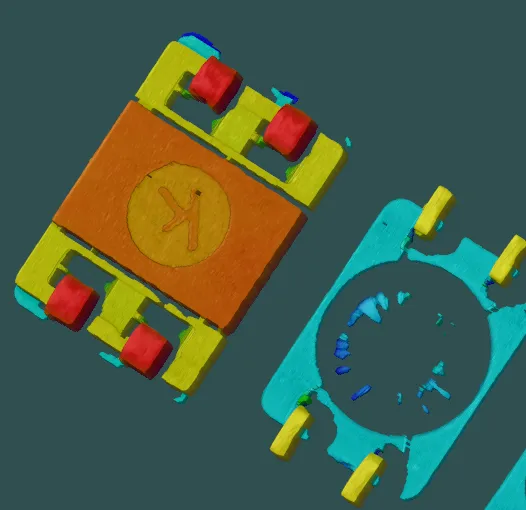

3D图

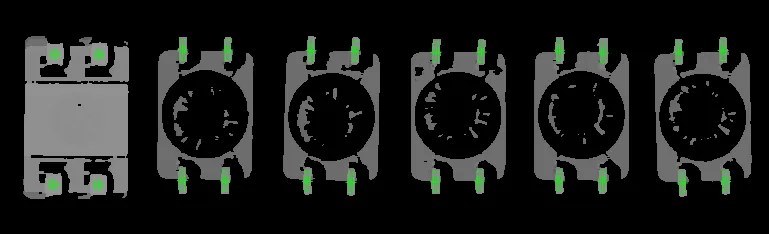

细节图
检测结果
使用tG57N030X014进行检测，测试使用的检测速度为35mm/s，重复测试10次，静态重复精度≤0.011mm。
检测优势
1
高性价比，为客户提供高价值、可靠、灵活的整套3D解决方案
2
不易受被测物材质、颜色和表面光洁度影响，对高反光/吸光材质被测物也可实现精准测量
3
IP67保护结构，安装维护方便，抗干扰性强，适用于适应各种复杂环境
4
通过特别设计的激光光源发射平行光，抑制杂散光，进一步提升扫描清晰度和分辨率，对生产现场复杂光照条件具备更强的抗干扰能力
＋
