图例为东歌电气ES505E型智能操控装置
在变电站、厂区配电房、光伏储能电站的核心区域，3～35kV 高压开关柜是电力输送的关键载体。传统柜体面板分散安装开关状态仪、带电显示器、温湿度控制器、操作按钮、多功能仪表，开孔多、布线繁、故障排查难，人工巡检效率低，带电误操作、柜内凝露发热等安全隐患层出不穷。
应运而生的开关柜智能操控装置，作为高压柜一体化人机交互终端，将监测、操作、除湿、闭锁、通讯、预警功能高度集成，一台设备整合多套分立元器件，既是开关柜的可视化显示屏，也是就地操作控制台、安全防护屏障与远程数据采集终端，是新型电力系统、无人值守配电室改造的刚需配套设备。
传统开关柜痛点
柜内凝露频发
绝缘故障多
面板元器件零散
布线复杂
梅雨季、地下配电房湿度高，柜内绝缘子、触头易结露爬电，引发闪络跳闸；传统温控设备仅简单启停，无状态告警。
分合闸指示灯、模拟牌、温控仪、带电显示器、操作旋钮分开开孔，二次接线杂乱，成套加工耗时，后期检修极易混淆线路。
五防安全存在漏洞
误操作风险高
状态查看碎片化
巡检成本高
无强制闭锁 + 语音提醒，易出现 “带电合地刀、带负荷拉手车、高压带电开门” 等高危操作，威胁运维人员人身安全。
断路器分合、手车位置、弹簧储能、母线带电需分头查看多个仪表，人工逐台记录数据，无法远程实时监控。
数据无法上传
难以实现无人值守

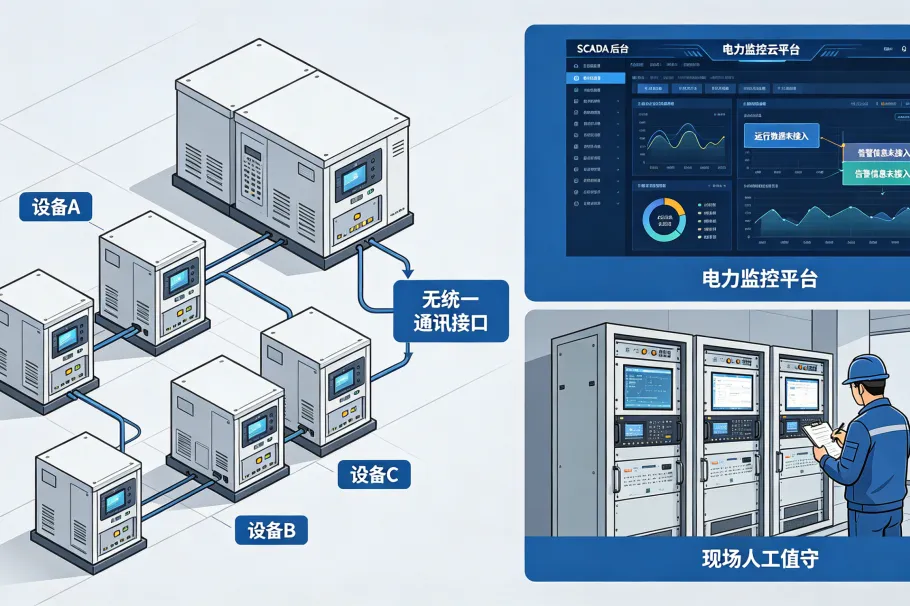

分立设备无统一通讯接口，运行数据、告警信息无法接入 SCADA 后台、电力监控云平台，只能依赖现场人工值守。
八大核心功能，一站式全覆盖
01
动态一次回路模拟显示，状态一目了然
面板 LED 动态模拟主接线，无源采集实时展示全回路状态：
断路器合闸 / 分闸红绿区分、分合闸回路完好监测；
手车工作位 / 试验位 / 中间位三色指示；
接地开关分合闸、弹簧储能状态直观呈现；远距离巡检无需凑近，快速判断柜体一次设备运行位置。
02
高压带电显示 + 强制电磁闭锁，筑牢触电防线
配套高压传感器采集 A/B/C 三相母线电压：
高压带电时指示灯常亮，同步输出闭锁信号锁死柜门电磁锁；
电压低于安全阈值方可解锁开门，支持验电、核相插孔；从硬件层面杜绝误入带电间隔、带电检修等重大安全事故，完全符合电力 “五防” 规范。
03
智能温湿度联动控制，根治凝露隐患
双路温湿度传感器实时采集柜内环境数据，全自动逻辑控制：
高湿、低温自动启动加热器除湿升温；
柜内超温自动开启散热风机降温；
加热器断线、风机故障声光告警，避免干烧起火；适配地下配电房、南方潮湿厂区、户外环网柜等多潮湿场景，大幅降低绝缘故障概率。
04
就地一体化操控，倒闸操作便捷安全
面板集成标准化操作旋钮，无需额外加装元件：
远方 / 就地模式自由切换；
断路器手动分闸、合闸操作；
弹簧储能手动控制；高端机型支持电动底盘车、电动接地刀一键操控，简化现场倒闸流程。
05
智能语音防误报警，双重提醒规避失误
内置语音播报模块，违规操作即时声光 + 语音双重告警：
手车未到位合闸：“请分断断路器”；
断路器合闸时合接地刀：“禁止带电合地刀”；
高压带电尝试解锁柜门持续警示；新手运维、夜间检修大幅降低人为操作失误率。
06
人体感应柜内照明，人性化运维设计
柜门区域人体靠近自动点亮柜内照明灯，人员离开延时熄灭，夜间、地下室巡检无需额外手电，提升检修便捷度。
07
高精度电参量测量（液晶高配款）
蓝屏 / 彩屏触控机型集成多功能电力仪表功能，实时采集：三相电压、电流、功率因数、有功 / 无功电能、频率，无需单独加装多功能表，进一步精简柜体配件。
08
RS485 标准通讯，打通远程无人值守
隔离型 RS485 接口，通用 Modbus-RTU 协议，波特率可调：
实时上传开关位置、温湿度、故障告警、电气参数至变电站后台、配电监控云平台；
支持多台装置组网，远程查看、调取历史事件记录；适配智慧园区、光伏电站、大型工厂无人化配电室改造项目。
从分散元器件到一体化智能终端，开关柜智能操控装置实现了高压开关柜从 “被动运行” 到 “主动感知、智能管控” 的跨越。对于成套设备厂家，它简化柜体设计、压缩生产成本；对于运维单位，它筑牢安全底线、解放巡检人力；对于数字化配电改造项目，它是打通柜端数据、落地无人值守的核心基础配件。
未来随着新型电力系统持续推进，集无线测温、局放监测、边缘计算于一体的高端触控操控装置，将成为高压开关柜的标准配置，持续为电网、工业、新能源配电场景提供稳定可靠的智能化保障。
